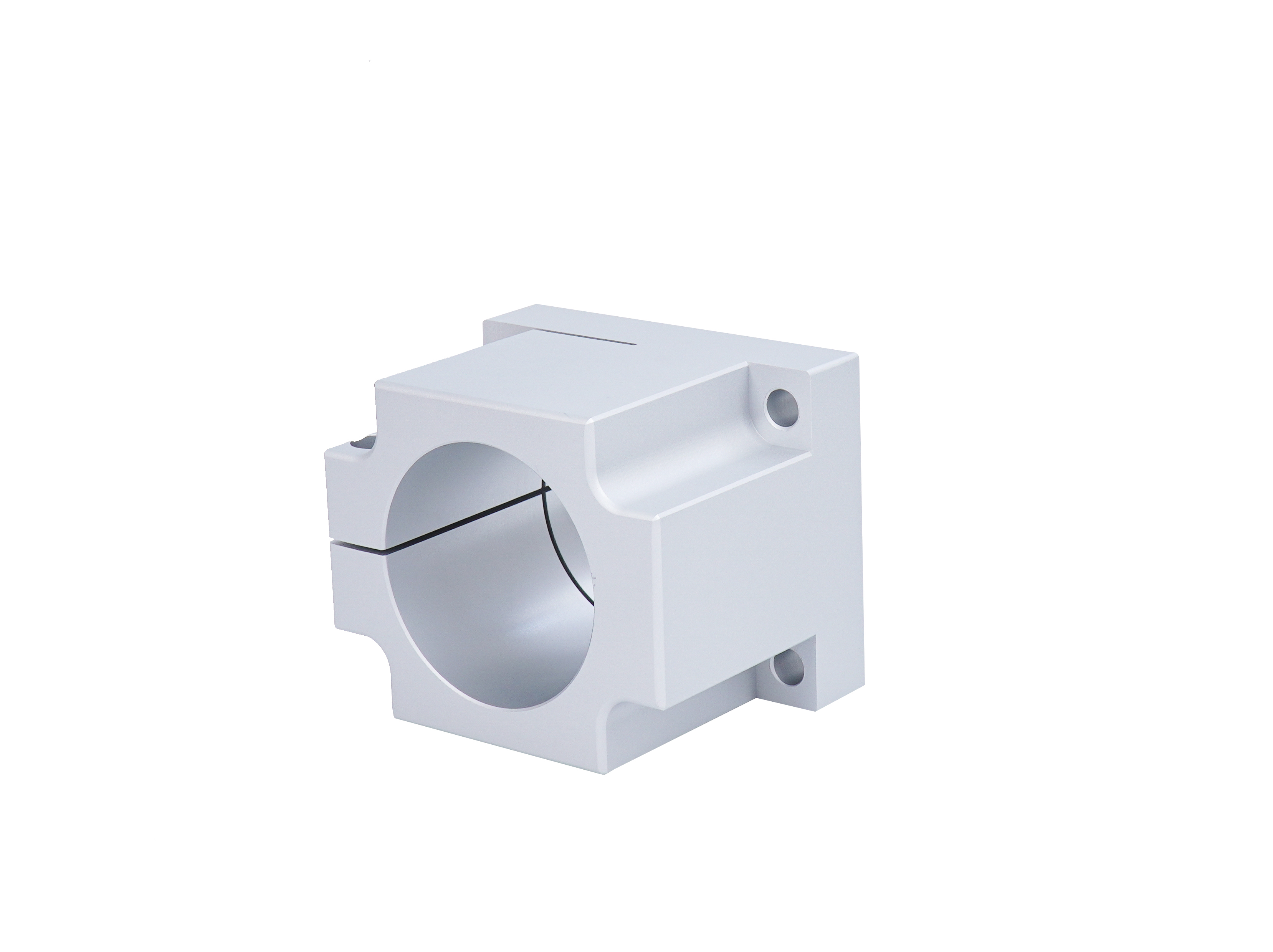

精密导向轴支撑座安装指南：从步骤解析到行业应用全覆盖

在各类机械设备中，导向轴支撑座起着至关重要的支撑和导向作用，它的正确安装对于设备的稳定运行和精度保持有着关键影响。以下为您详细介绍导向轴支撑座的安装方法及相关注意事项。

一、安装前的准备工作：确保精度与安全

① 工具与材料核查

准备扭矩扳手、水平仪、千分表等专业工具，并核对导向轴支撑座、固定螺栓、密封圈等配件是否齐全且无损伤。建议优先选择高精度法兰型导向轴支座（如 鼎翔DINXA 品牌），其公差可达 0.005mm，确保设备长期稳定运行。

② 清洁与润滑

使用无尘布清洁安装面及导向轴表面，避免杂质影响配合精度。对导向轴涂抹耐高温润滑油，推荐使用锂基脂或专用润滑剂，降低摩擦损耗。

二、核心安装步骤详解

① 定位与固定支撑座

基准面校准：以设备底板的上表面或端面为基准，使用激光定位仪标记支撑座安装位置，确保与运动方向平行。

分阶段紧固螺栓：先以 50%额定扭矩预紧，再用扭矩扳手按对角线顺序均匀拧紧，避免支座倾斜。

② 导向轴装配技巧

轴端类型适配：直杆型轴端适用于常规设备；若为轴端带孔设计（如自动化生产线），需对齐孔位后插入定位销，并采用阶梯内螺纹式固定以增强垂直度。

动态调整平行度：在数控机床等高精度场景中，需用千分表检测导向轴直线度，并通过微调支座螺栓实现±0.01mm 级精度校准。

③ 夹紧装置与二次校验

安装防松锁紧螺母或液压夹紧器，防止运行中位移。启动设备空载测试，观察异响与振动情况，必要时重新调整水平度。

导向轴支撑座保养方法，提升寿命的维护要点：

• 定期检查：每 500 小时检测螺栓预紧力及轴表面磨损，及时更换密封圈。
• 润滑周期：根据负载强度选择润滑脂补充频率，重载环境建议每 200 小时加注一次。
• 环境控制：在粉尘车间加装防护罩，避免杂质侵入配合面。
