鼎翔（DINXA）滚珠丝杆支撑座精选：EK系列与EF系列

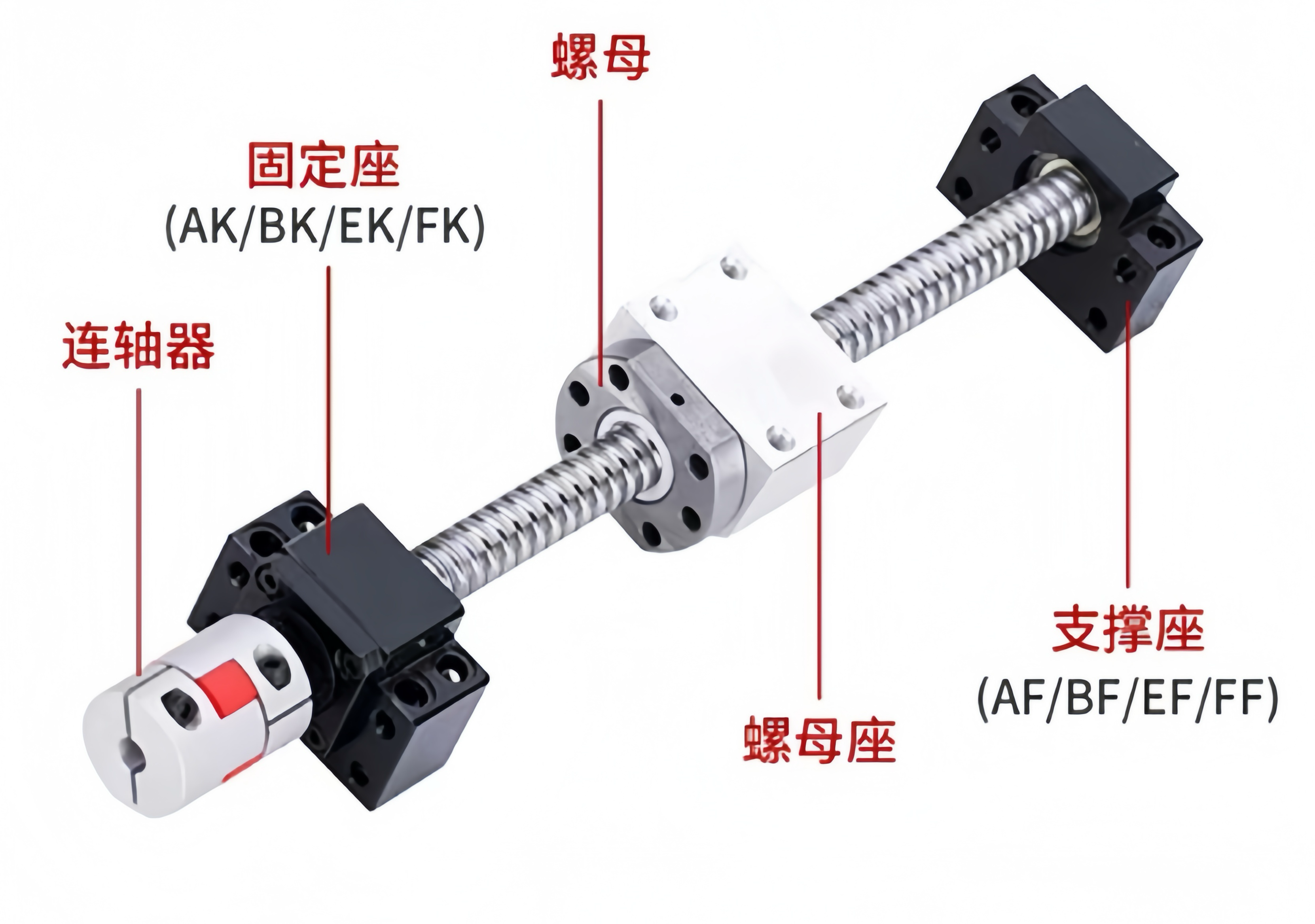

滚珠丝杆支撑座是机械传动系统中的关键组件，尤其在数控机床、自动化设备及精密机械等领域发挥着至关重要的作用。它们不仅确保了滚珠丝杆的稳定运转，还提升了整个传动系统的精度和可靠性。本文将详细介绍滚珠丝杆支撑座的固定侧(K端)与支撑侧(F端)，并重点阐述EK系列与EF系列的特点及应用。

一、滚珠丝杆支撑座概述

滚珠丝杆支撑座主要用于连接和支撑滚珠丝杆与电机，以实现精密的旋转运动。它们通常由高强度材料制成，具有优异的耐磨性和抗腐蚀性。支撑座的设计考虑了安装简便性、精密性和防振性能，以确保传动系统的高效运行。

二、固定侧 (K端)详细介绍

固定侧支撑座主要用于固定滚珠丝杆的一端，防止其在运转过程中产生轴向移动。EK系列作为固定侧支撑座的代表，具有以下显著特点:

• 设计特点: EK系列支撑座采用低肩单通孔设计，便于与滚珠丝杆的安装和定位。其结构紧凑，能够有效节省安装空间。
• 内部构造: EK系列支撑座内部装有经预压调整的JIS5级或PO级的角接触滚珠轴承。这些轴承经过精密的预压调整，能够提供高精度的旋转性能。同时，内部轴承含有适量的锂皂基润滑脂，并用特殊密封垫圈进行密封，确保长期使用过程中润滑脂不会泄漏，同时防止灰尘和异物的侵入。
• 型号规格: EK系列支撑座提供多种型号规格，如EK6、EK8、EK10、EK12、EK15、EK20、EK25等，以满足不同传动系统的需求。

三、支撑侧 (F端) 详细介绍

支撑侧支撑座主要用于支撑滚珠丝杆的另一端，与固定侧共同作用，保持滚珠丝杆的直线度和同轴度。EF系列作为支撑侧支撑座的代表，同样具有显著的特点:

• 设计特点: EF系列支撑座通常采用凸型设计，便于与滚珠丝杆的安装和定位。同时，其结构紧凑且具有较高的刚性，能够满足各种传动系统的需求。
• 内部构造: EF系列支撑座使用深沟球轴承，并密封了适当量的润滑脂。这种设计能够有效抑制润滑脂的泄漏，防止细微灰尘或异物的混入，从而延长产品的使用寿命。此外，EF系列支撑座还具有较高的承载能力，能够适应各种负荷条件。
• 型号规格: EF系列支撑座同样提供多种型号规格，如EF6、EF8、EF10、EF12、EF15、EF20、EF25等，以适应不同传动系统的需求。

四、EK系列与EF系列的应用

EK系列与EF系列支撑座因其高精度、高刚性和易于安装与维护的特点，被广泛应用于各种传动系统中。特别是在数控机床、自动化设备、机器人等领域，它们发挥着不可替代的作用。同时，这些支撑座还适用于需要高精度传动和稳定运转的场合，如航空航天、精密测量等领域。

滚珠丝杆支撑座的固定侧(K端)与支撑侧(F端)在传动系统中发挥着至关重要的作用。鼎翔（DINXA）EK系列与EF系列作为市场上的主流产品，以其高精度、高刚性和易于安装与维护的特点，赢得了广泛的认可和应用。在选择支撑座时，应根据传动系统的具体要求和实际情况进行综合考虑，以确保选择最适合的型号和规格。同时，定期对支撑座进行检查和维护也是确保传动系统稳定运行的关键。有问题请联系鼎翔（DINXA）:13128729978
